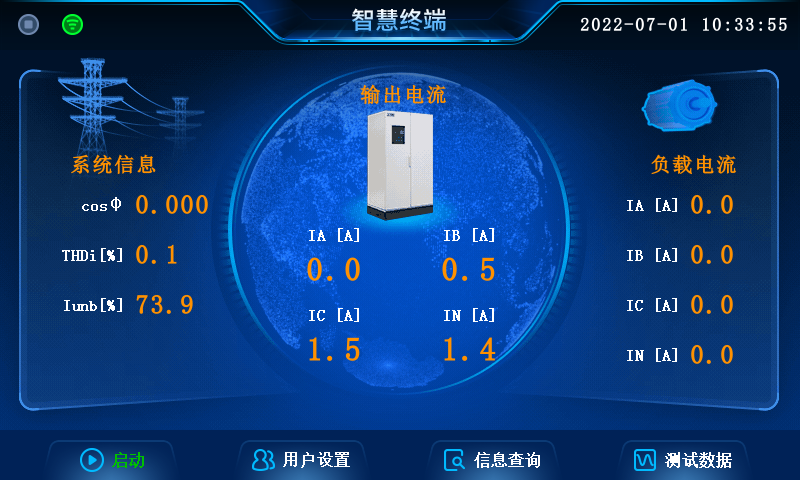

1.首页中系统信息、输出电流、负载电流等有数据显示，如图1：

图1 首页

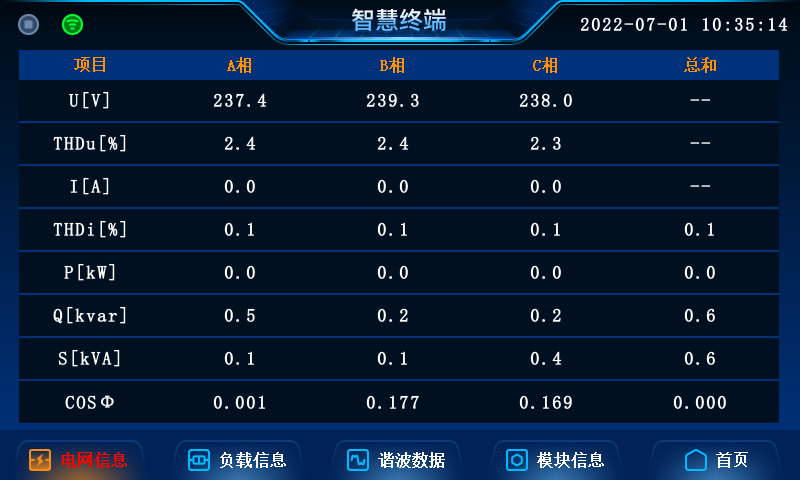

2.测量数据：查看电网信息、负载信息、谐波数据、模块信息，如图2：

图2 测量数据界面

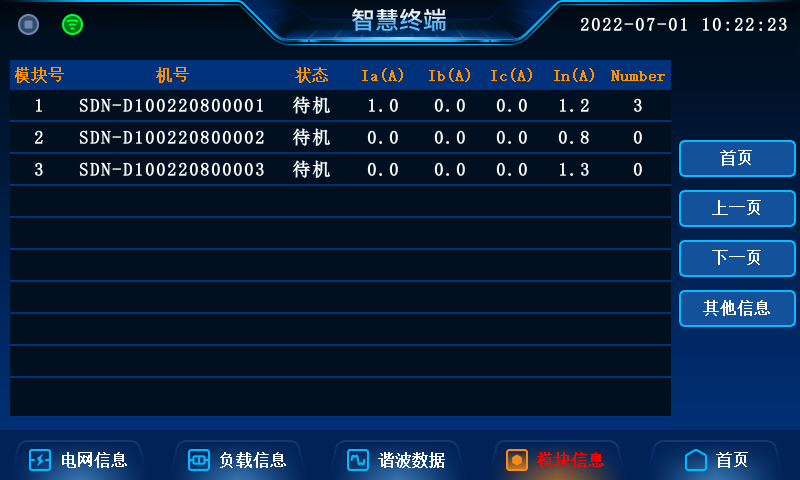

3.查看模块之间CAN通讯的成功情况，进入【测量数据】界面，点击【模块信息】，如图3所示。

图3 模块信息

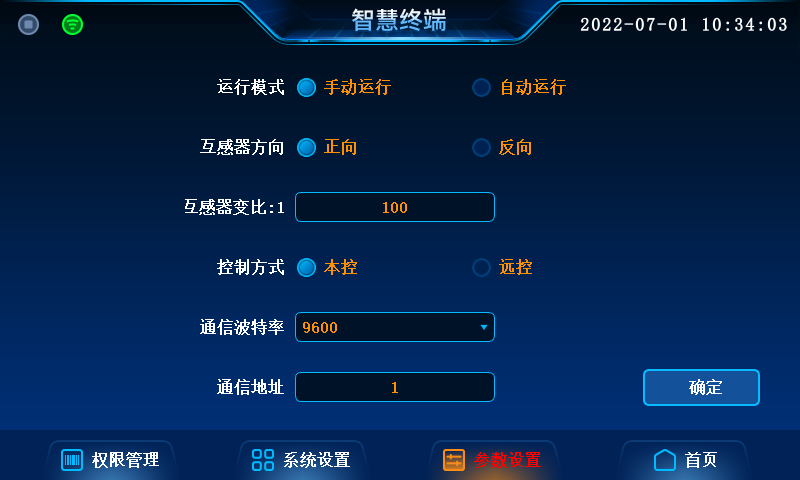

4.在首页下侧点击按钮【用户设置】进入系统参数设置界面如图4。

图4 系统参数设置界面

4.1该界面可以设置内容介绍如下：

• 运行模式：自动运行 / 手动运行

         初步调试时选择“手动运行”，待各项参数调试完成后，最后设置为“自动运行”。当选择自动运行模式时，设备上电后，无人值守运行，整机自动投入，启动。

• 互感器方向：设置互感器方向，默认正向

4.2互感器的安装方向，互感器P1面面向电网的情况下，CT-C-S1、CT--C-S2、CT-B-S1、CT-B-S2、CT-A-S1、CT-A-S2分别接入模块的CT端子IC1、IC2、IB1、IB2、IA1、IA2，此时触摸屏中互感器方向设定为正向。互感器变比：如300:5的互感器，设置值为60。

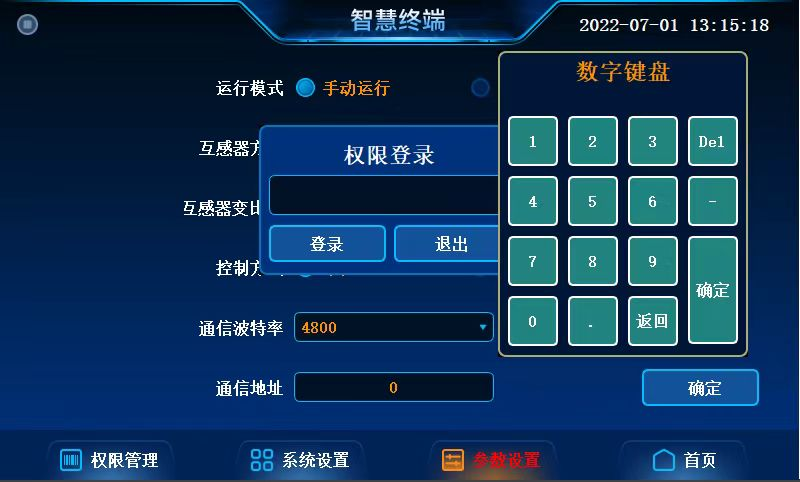

5.在参数设置界面点击时间区域弹出用户登录窗口如图5。

图5 用户登录和密码输入界面

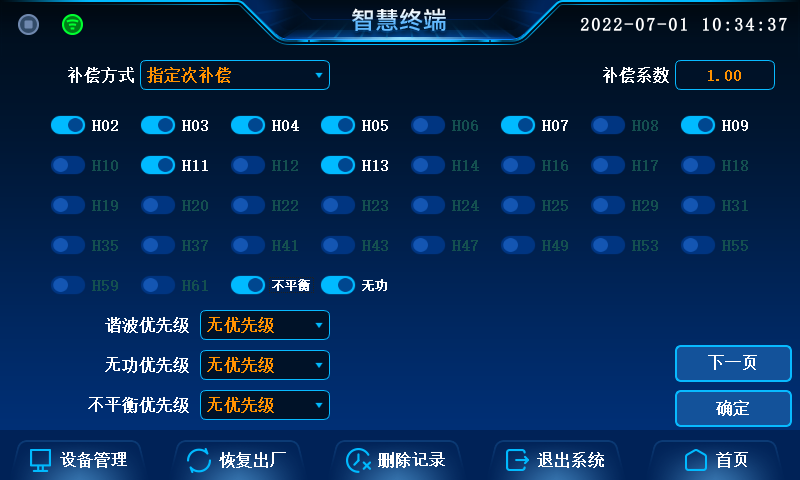

5.1输入调试用密码“99465358”，点击按钮【确定】，然后点击【登录】，进入补偿方式设置界面，如图5-1：

图5-1 补偿方式界面

【补偿方式】界面设置的内容有：

• 补偿方式：下拉菜单选择指定次补偿，勾选无功、不平衡及指定次谐波；
• 补偿系数:默认设置为1.0，系数微调可调节补偿效果。

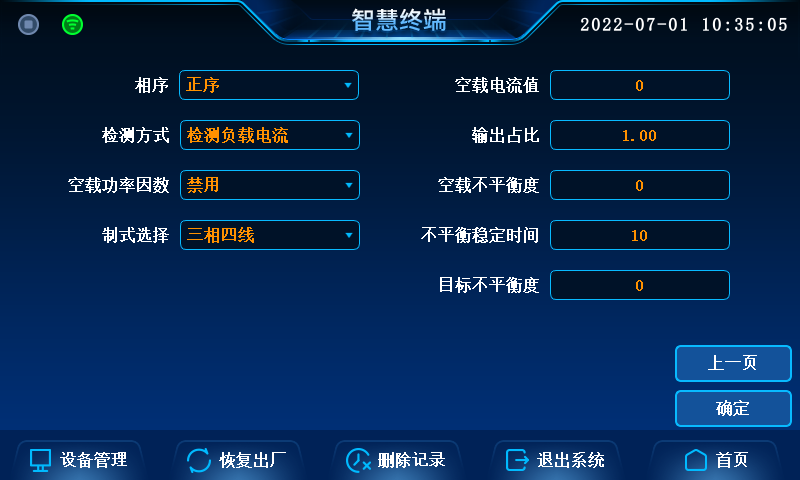

【基本参数】界面设置的需要重点关注，如图5-2：

图5-2 基本参数界面

• 空载电流值：起止补偿电流值，默认0A；
• 检测方式：根据互感器在系统中实际位置确定，默认检测负载电流；
• 制式选择：根据主回路实际接线确定，默认三相四线制；
• 输出占比：实际限流值与设计容量的比值，默认占比为1。

6.点击按钮【设备管理】进入设备管理界面如图6。

图6设备管理界面

       此界面的设备类型及通讯地址参数均为默认值，由显示屏直接读取而来，不需要手动设置。在开始对DAS调试前，需要核查“设备管理”中设备情况是否符合设备使用现场的实际情况。
